آشنائي با ميكروسكوپ و انواع آن

ميكروسكوپ يكي از وسايل آزمايشگاهي اصلي در آزمايشگاه گياه شناسي است . كه در اينجا انواع آن را مورد بحث و بررسي قرار داده و طرز كار با ميكروسكوپ نوري معمولي را به تفصيل ارائه مينمائيم .

ميكروسكوپهاي مختلف داراي بزرگنمائي هاي متفاوتي ميباشند كه عموماً با وجود عدسيهاي گوناگون، تصوير نمونه مورد نظر چند برابر ميشود . اصول كلي در تمامي انواع ميكروسكوپها براساس عبور نور با طول موجهاي متفاوت از چندين عــدسي محدب ميباشد كه هرچقدر طول موج نور بكار رفته در ميكروسكوپ مزبور كوتاهتر باشد قدرت تفكيك و يا جــداكنندگي آن ميكروسكوپ بيشتر است . براي مثال قدرت تفكيك چشم انسان 1/0 ميليمتر ميباشد و ميكروسكوپ نوري معمولي 24/0 ميكرون .

1 -  ميكروسكوپ نوري ( Light Microscope   )

منبع نور در اين ميكروسكوپ نور مرئي ميباشد و با عبور از چندين عدسي محدب كه در آن تعبيه شده است و نيز يك منشور كه مسير نور را تغيير ميدهد ( قدرت تفكيك 24/0 ميكرون ) .

2 – ميكروسكوپ ماوراء بنفش ( Ultra Violet Microscope )

ميكروسكوپ ماوراء بنفش يا ميكروسكوپ U.V.  كه منبع تغذيه نور ، اشعه U.V. ميباشد. نسبت به ميكروسكوپ نوري معمولي قدرت تفكيك بالاتري داشته چراكه اشعه ماوراء بنفش طول موج كوتاهتري نسبت به نور مرئي دارد . عدسي شيئي بكار رفته در اين ميكروسكوپ از جنس كوارتز ميباشد. بدليل مضر بودن اشعه ماوراء بنفش براي چشم انسان، از تصوير شيء عكسبرداري شده و سپس بر روي صفحه مانيتور قابل مشاهده است ( قدرت تفكيك 600 آنگستروم ).

 3 – ميكروسكوپ فلورسنس (Fluorescence Microscope )

بطوركلي مواد از لحاظ خاصيت فلورسانس دو نوعند :

- فلورسانس اوليه كه اين مواد ذاتاٌ خاصيت فلورسانس دارند يعني از خود نور ساطع ميكنند مثل ويتامينها و رنگها .

- فلورسانس ثانويه كه از خود خاصيت فلورسانسي نداشته و با رنگ آميزي و معرفهاي گوناگون از قبيل سولفات بربرين و نارنجي آكريدين خاصيت فلورسانسي را به آنها القاء ميكنيم.

منبع تغذيه نور در اين ميكروسكوپ اشعه U.V. ميباشد. در اينجا نيز از تصوير شيء عكسبرداري شده كه بر روي صفحه مانيتور قابل مشاهده است

 4 –  ميكروسكوپ زمينه سياه ( Dark Field Microscope )

منبع تغذيه نور در اين نوع ميكروسكوپ نور مرئي ميباشد و با ايجاد انكسار نور توسط آئينه هاي محدب و مقعر شيء يا نمونه مورد بررسي، شفاف و نوراني در زمينه سياه ديده ميشود.

5 -  ميكروسكوپ اختلاف فاز ( Phase Contrast Microscope )

منبع تغذيه نور در اين نوع ميكروسكوپ نور مرئي ميباشد و براي بررسي بافتها يا نمونه هايي كه اختلاف انكساري نوري كمي دارند مورد استفاده قرار ميگيرد بدين منظور صفحه سوراخ داري به نام پلاك فاز در كندانسور تعبيه ميشود .

6 -  ميكروسكوپ الكتروني ( Electron Microscope )

پيشرفته ترين ميكروسكوپ قرن حاضر، با قدرت تفكيك 2 آنگستروم است. در اين ميكروسكوپ با عبور پرتوهاي الكتروني ساطع شده از رشته سيمي تنگستن با طول موج بسيار پائين از عدسي هاي متعدد كه در نهايت بر روي يك صفحه فلورسنت يا صفحه مانيتور، عكسبرداري صورت گرفته و تصوير شيء قابل مشاهده ميباشد.

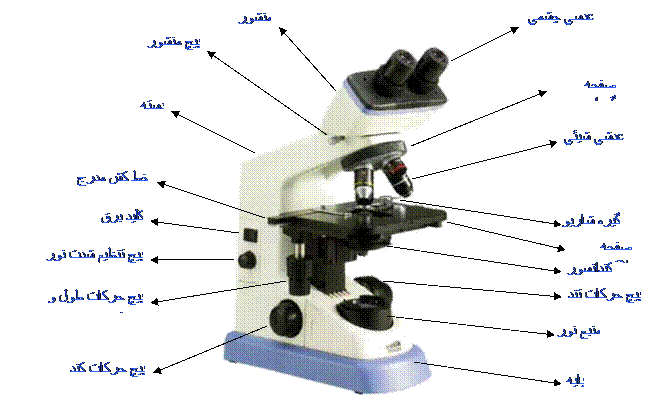

اجزاي ميكروسكوپ نوري

       1- اجزاي نوري : اجزاي نوري عمدتاً مشتمل بر منبع تغذيه نور و قطعات مرتبط با آن ميباشد ، از قبيل لامپ با ولتاژ 20 وات ، فيلتر تصحيح نور و كندانسور كه كندانسور مشمل بر پنج قطعه است كه نور را تصحيح كرده و بر روي نمونه يا شيء مورد بررسي متمركز ميكند:

1 – فيلتر رنگي ( تصحيح نور )                     2 – ديافراگم كه حجم نور را تنظيم ميكند

3 – دو عدد عدسي محدب        4 – پيچ نگهدارنده كندانسور       5 - پيچ تنظيم ديافراگم

       2 – اجزاي مكانيكي :

1 – پايه ( Base ) : كليه قطعات ميكروسكوپ بر روي پايه مستقر ميباشد . در برخي از مدلهاي ميكروسكوپ نوري منبع نور ، فيوز و كابل برق در پايه تعبيه ميگردد .

2 – دسته ( Handle ) : جهت حمل و نقل ميكروسكوپ از دسته استفاده ميشود . نكته قابل توجه آنكه به هنگام جابجايي ميكروسكوپ آن را روي ميز كار نمي كشيم .

3 – لوله ميكروسكوپ  ( Barrel ): مشتمل بر عدسي شيئي ( Ocular lens ) و عدسي چشمي (Objective lens) كه با بزرگنــمائي هاي مختلف طراحي مي شوند. عــدسي شيـئي داراي بزرگنمائي هاي X4 ، X10 ،X40 ، X60 و X100 و عدسي چشمي داراي بزرگنمائي هاي X10 ، X15 ، X18 ميباشد كه بسته به نوع ميكروسكوپ متفاوت است. عدسي شيئي معمولاً از چندين عدسي محدب كه در آن تعبيه شده است تشكيل ميگردد.

4 -  صفحه گردان يا متحرك ( Revolver ) : عدسيهاي شيئي بر روي اين صفحه قرار ميگيرند و با چرخاندن آن موقعيت عدسيهاي شيئي تغيير ميكند.

5 -  پيچ حركات تند ( Macrometrique ) : اين پيچ بر روي دسته تعبيه شده است و باعث ميگردد كه صفحه پلاتين با سرعت بيشتري در جهت عمودي جابجا شود.

6 – پيچ حركات كند ( Micrometrique ) : اين پيچ بر روي پيچ حركات تند قرار داد و صفحه پلاتين را در جهت عمودي و درحد ميكرون جابجا ميكند .

7 – صفحه پلاتين ( Platine plate )  : صفحه اي است كه نمونه مورد نظر روي آن قرار ميگيرد و در جهت طول و عرض داراي دو خط كش مدرج ميباشد كه جهت ثبت و يادداشت مكان يك نمونه خاص بكار ميرود .

8 – پيچ طول و عرض : اين پيچ زير صفحه پلاتين قرار دارد كه آن را در جهت طول و عرض جابجا ميكند .

بزرگنمائي يك ميكروسكوپ حاصل ضرب بزرگنمائي عدسي شيئي در بزرگنمائي عدسي چشمي ميباشد .
